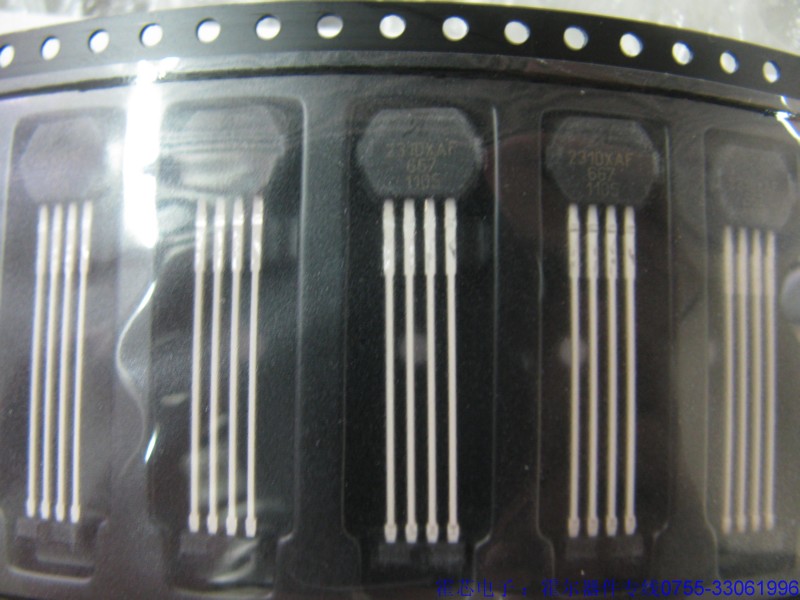

ATS667LSG
真零速、高精度齿轮齿传感器 IC
功能及优点
- 抗磁偏置变化的可靠性增强
- 可实现抗振动的小型信号锁定
- 在全部工作温度范围内具有严格的工作循环和计时精确度
- 真零速操作
- 气隙独立开关点
- 使用增益调整和偏置调整电路实现较大的工作气隙
- 已定义通电状态 (POS)
- 较宽的工作电压范围
- 表示目标配置文件的数字输出
- 可实现高可靠性的单芯片感测 IC
- 较小的机械尺寸
- 已优化霍尔 IC 磁系
- 快速启动
- 欠压锁定 (UVLO)
描述
ATS667 是一款真零速齿轮齿传感器 IC，包括封装于单个超模压封装中的经优化的霍尔 IC-稀土磁铁配置。该独特的 IC 和封装设计可为数字齿轮齿感测应用提供用户友好型解决方案。该小型封装可便于组装并与各种形状及尺寸的齿轮一同使用。
该器件结合了双元件霍尔 IC，可响应铁磁目标产生的差分磁性信号而进行开关操作。该 IC 包含一个先进的补偿电路，以消除磁铁的不良影响和系统偏置。模拟信号的数字处理可提供独立于气隙的真零速性能，并可就汽车应用中常见的操作条件（降低的振动灵敏度）对器件性能提供动态适应。高分辨率峰值侦测 DAC 用于设置器件的自适应开关阈值。阈值中的滞后可降低磁性信号中任何异常的消极效果，这些信号与用于许多汽车应用的目标相关联。
ATS667 专为传输应用优化。该器件采用无铅 4 引脚 SIP 封装，且引脚框采用 100% 雾锡电镀。
功能方框图
