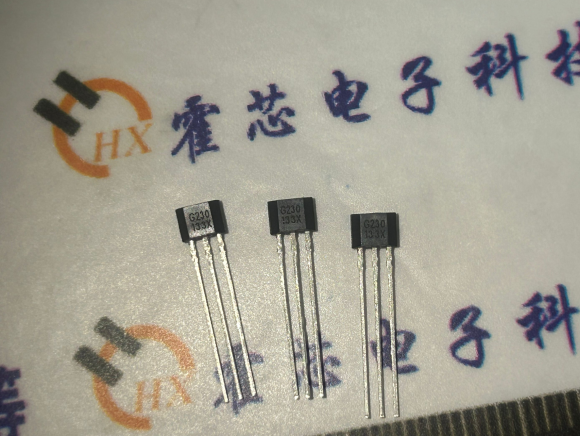

GH1200 系列单极开关型霍尔位置传感器电路

是采用 CMOS 工艺技术设计加工的，它是由电压稳

压单元、具有动态偏差补偿系统的霍尔传感器、小

信号放大器、施密特触发器和漏极开路输出驱动单

元组成的磁敏传感器集成电路。输入控制信号为磁

感应强度，输出是一个开关型的数字电压信号，适

合于配合矩形或者圆柱形磁体下工作。在没有磁场

控制时，该系列传感器电路的输出管将关断，输出

为高电平；当磁场强度 B 大于工作点(BOP)时，输出

开关管将打开，输出为低电平；输出状态会一直保

持直到磁场强度 B 低于释放点(BRP)时，输出开关管

才关断，输出又恢复为高电平。

产品特点

CMOS 技术

工作电压范围：2.8 ~24V

工作温度范围：-40~125℃

最大输出电流能力 50mA



 直流无刷电机

 无触点开关

 位置控制

 安全报警装置

 隔离检测

 转速检测
