4532 贴片共模滤波器 1812 共模滤波器 ACM4532-601-2P
来源：霍芯电子
时间：2015-11-02

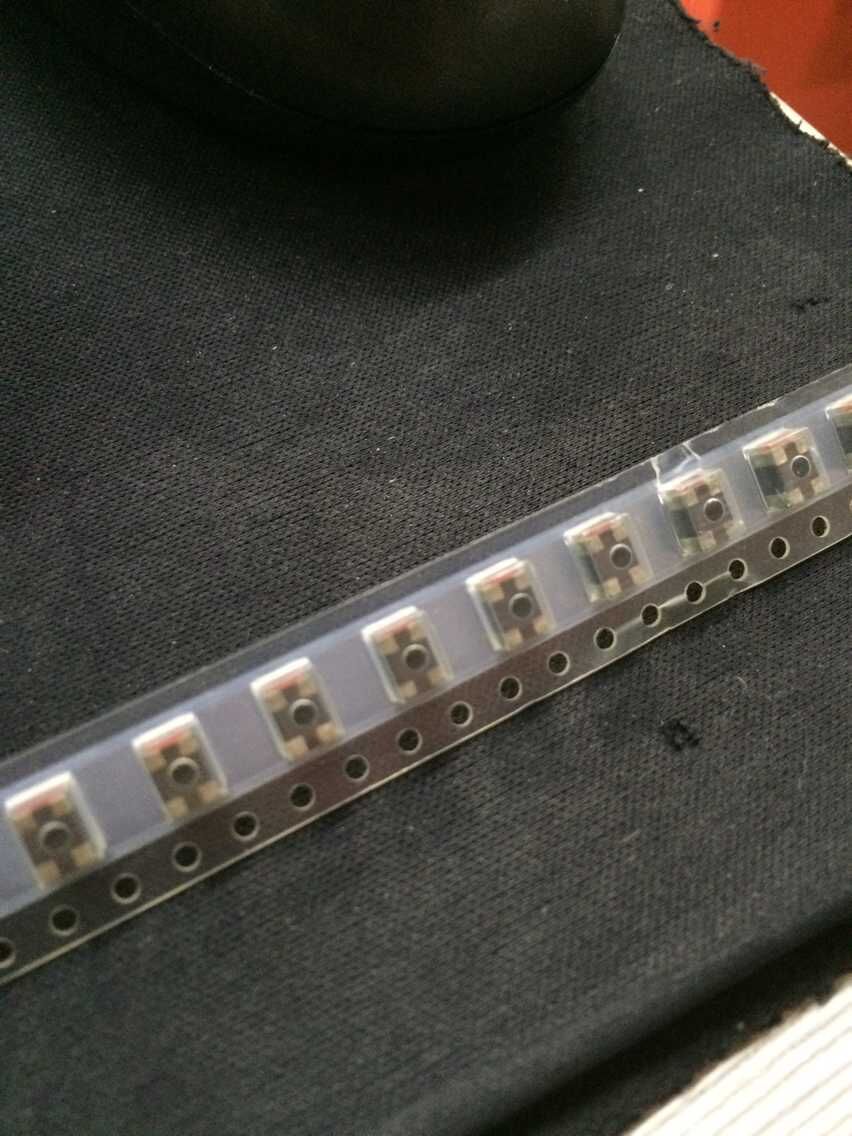

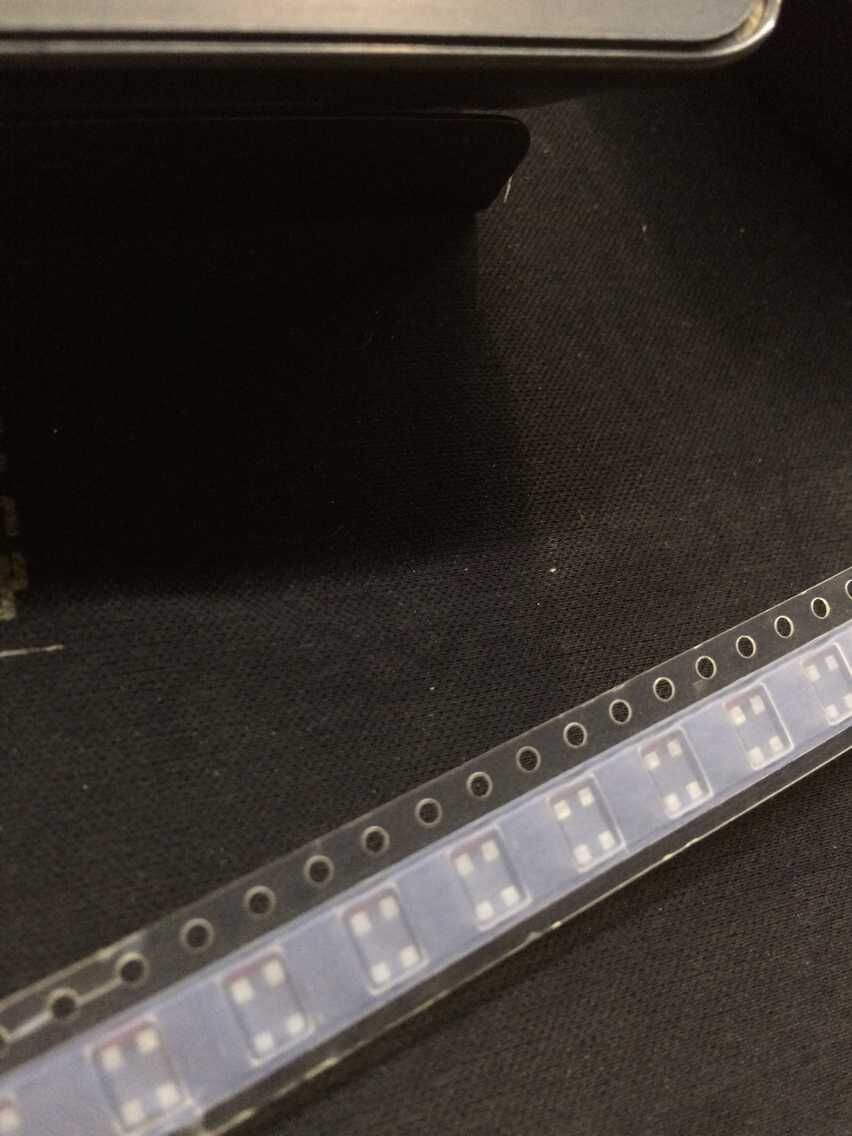

| 产品相片 |
ACM4532-102-3P-T001
|
| 产品培训模块 |
EMC Components
|
| RoHS指令信息 |
RoHS Material
|
| 产品目录绘图 |
(ACM4532,ACT45B)-xxx-2P_Top
ACM4532-xxx-2P_Bottom
ACM4532-xxx-2P_Side
|
| 其它图纸 |
ACM3225 Series Schematic
ACM4532-xxx-2P_Footprint
|
| 标准包装 |
500 |
| 类别 |
滤波器 |
| 家庭 |
共模扼流圈 |
| 系列 |
ACM |
| 滤波器类型 |
电源线 |
| 线路数 |
2 |
| 电感 |
- |
| 电流 |
1.5A |
| DC 电阻(DCR) |
最大 100 毫欧 |
| 阻抗 |
600 欧姆 |
| 安装类型 |
表面贴装 |
| 尺寸/尺寸 |
0.177" L x 0.126" W（4.50mm x 3.20mm） |
| 高度（最大） |
0.091"（2.30mm） |
| 封装/外壳 |
1812（4532 公制），6 引线 |
| 工作温度 |
-25°C ~ 85°C |
| 包装 |
带卷 (TR) |
| 产品目录页面 |
1852 (CN2011-ZH PDF)
|
| 其它名称 |
445-2036-2
ACM4532-601-2P
ACM4532-6012PT001
ACM4532-6012PT001-ND |
