概述

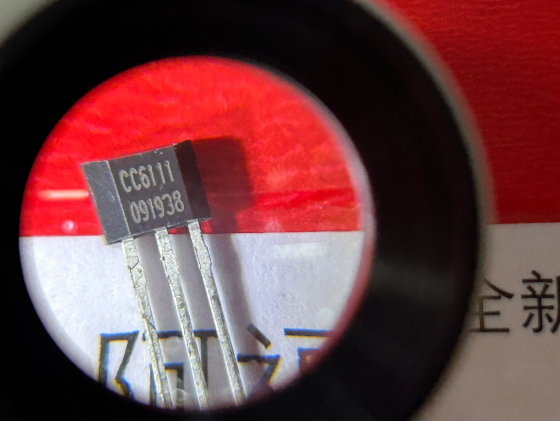

CC6111是一个单极型的霍尔效应开关IC，采用先进的BiCMOS制程制造，具有优异的温度稳定性和很高的抗机械应力性能，产品最高工作

温度可以达到150℃。CC6111采用动态失调消除技术以及芯进电子专利保护的温度补偿技术，大幅降低了由于封装应力，环境温度变化等因素

造成的失调电压，使产品磁灵敏度持高度的一致性。

CC6111包含稳压输出模块，霍尔薄片，信号放大模块，动态失调消除模块以及带有限流保护的功率输出级。内置的稳压输出电路模块可以

让芯片工作在2.5V至28V电源电压范围。

CC6111提供TO-92S和TSOT23-3两种封装，均为符合RoHS规范，产品的使用环境温度范围为-40~150℃。

特点

 工作范围宽，2.5~28V

 反向电压保护，最高可到 - 40V

 具有斩波稳定功能，批次之间的一致性好

 30V 过压保护，避免 IC 因电源电压脉冲而损坏

 温度稳定性优异，可工作到 150℃

 输出级限流保护 30mA

 输出级 36V 过压保护，避免输出脚被干扰电压击穿

 小尺寸，TO-92S 和 TSOT23-3 封装

 抗机械应力

 ESD HBM 4000V

应用

 直流无刷马达

 速度检测

 线性位置检测

 角度检测
