产品描述

GH477是一款专为单线圈无刷直流风扇及电机应

用而设计的马达驱动芯片，具备宽工作电压、防反接

和内置过温保护功能等优点，特别适合于小功率无刷

直流风扇和各类微型电机的位置检测、电流驱动的应

用。内部集成了一个带高灵敏度霍尔传感器的无刷风

扇电机驱动器，简化了PCB设计并使其适用于制造小

型化风扇

 产品特点

。

内置防接反保护功能，使得GH477在应用时 无

需外接防反接二极管，从而降低整体应用方案成

本。同时也内置了热关断保护，确保电机驱动器在

过高温度下不会损坏。

 内置霍尔传感器和驱动电路

 全桥驱动输出

 工作电压范围：3～18V

 最大持续输出电流：350mA

 高灵敏度：工作点+25GS、释放点-25GS

 内置防接反保护

 过热保

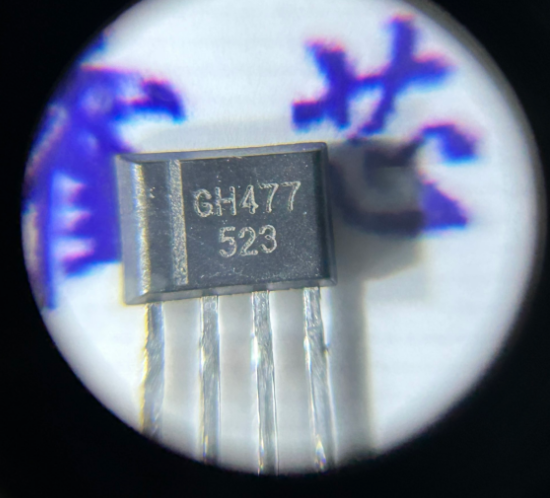

输出驱动级采用全桥结构，GH477采用TO-94(SIP4L)，SOT23-6F封装。

护

 产品应用

 单线圈无刷直流马达

 单线圈无刷直流风扇
